產品介紹

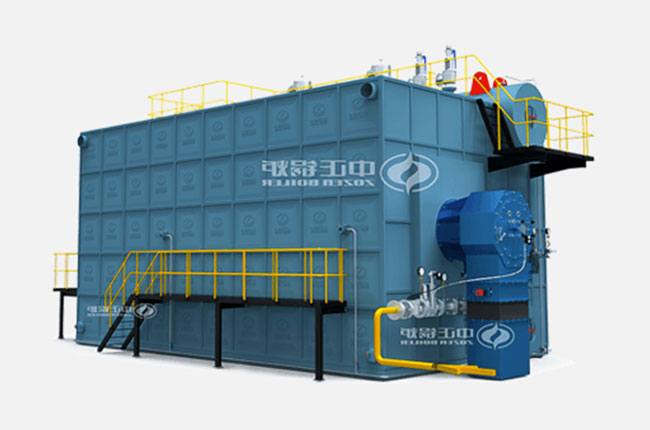

SZS飽和燃?xì)忮仩t爐膛四周為膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完全密封隔開，對流管束區后部為拉稀的錯列結構，前部為順列結構，爐膛燃燒產生的煙氣從爐膛尾部的出煙口進入燃燼室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，最后進入煙道入煙囪排向大氣。結構是雙鍋筒、縱置式、D型布置結構，右側為爐膛，左側為對流管束，過熱器布置對流管束區;通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并保證鍋爐整體向兩端膨脹。

技術優勢

　　安全

　　鍋爐本體高溫區采用強制循環，保證各部分受熱面能得到可靠的冷卻并防止汽化。

　　鍋爐布置有防爆門和火焰探測器，運行安全可靠。

　　鍋爐兩側膜式壁和鍋筒間的密封全部采用梳形板，杜絕了用耐火混凝土密封導致冷凝水及燃?xì)庑孤兜膯栴}。

　　出廠前經過氣密性檢驗，保證煤氣無輕微泄漏。

　　環保

　　更大的爐膛，配合低排放燃燒機，Nox低至30mg/Nm3

　　煙道及鍋爐煙氣口處采用內保溫措施，有效的降低了鍋爐運行中的噪音。

　　燃燒室采用全膜式水冷壁結構，采用微正壓燃燒，無串煙問題，運行環境無污染

　　節能

　　采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。

　　燃燒室采用窄間距管膜式水冷壁，具有良好的氣密性，減少熱損失，提高鍋爐熱效率的作用。

　　觀察孔內部采用成型高鋁耐火材料和人孔蓋密封裝置，改變了用耐火磚砌筑而使此部位過熱的問題。

　　便捷

　　上下鍋筒前后布置有人孔，鍋爐后部布置有檢查門，打開方便，利于用戶檢修和清理內外部

　　長壽命

　　鍋爐本體的前后墻全部采用膜式結構，大大地提高了前后墻的使用壽命，確保使用壽命20年以上

　　鋼板下斜、圈圓、鍋筒鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。

　　高溫區對流管全部采用防顫緊固件，杜絕了對流管束管口的斷裂問題

　　鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量，所有縱、環焊縫均進行100%的射線探傷。

型號參數

燃?xì)忮仩t基本技術參數

鍋爐型號	額定蒸發量（t/h）	額定工作壓力（MPa）	額定蒸汽溫度（℃）	熱效率（%）	最大運輸尺寸 (L×W×H)
SZS20-1.25-Q.Y	20	1.25	194	>98	8.9×3.9×4.0
SZS20-1.6-Q.Y	20	1.6	204	>98	8.9×3.9×4.0
SZS20-2.5-Q.Y	20	2.5	225	>98	8.9×3.9×4.0
SZS25-1.25-Q.Y	25	1.25	194	>98	10.5×4.2×4.2
SZS25-1.6-Q.Y	25	1.6	204	>98	10.5×4.2×4.2
SZS25-2.5-Q.Y	25	2.5	225	>98	10.5×4.2×4.2
SZS30-1.25-Q.Y	30	1.25	194	>98	10.5×4.3×4.3
SZS30-1.6-Q.Y	30	1.6	204	>98	10.5×4.3×4.3
SZS30-2.5-Q.Y	30	2.5	225	>98	10.5×4.3×4.3
SZS35-1.25-Q.Y	35	1.25	194	>98	11.3×4.3×4.3
SZS35-1.6-Q.Y	35	1.6	204	>98	11.3×4.3×4.3
SZS35-2.5-Q.Y	35	2.5	225	>98	11.3×4.3×4.3
SZS40-1.25-Q.Y	40	1.25	194	>98	12.4×4.4×4.6
SZS40-1.6-Q.Y	40	1.6	204	>98	12.4×4.4×4.6
SZS40-2.5-Q.Y	40	2.5	225	>98	12.4×4.4×4.6
SZS50-1.25-Q.Y	50	1.25	194	>98	15.6×4.4×4.6
SZS50-1.6-Q.Y	50	1.6	204	>98	15.6×4.4×4.6
SZS50-2.5-Q.Y	50	2.5	225	>98	15.6×4.4×4.6
SZS65-1.25-Q.Y	65	1.25	194	>98	11.5×1.5×1.8
SZS65-1.6-Q.Y	65	1.6	204	>98	11.5×1.5×1.8
SZS65-2.5-Q.Y	65	2.5	225	>98	11.5×1.5×1.8
SZS75-1.25-Q.Y	75	1.25	194	>98	12×1.5×1.8
SZS75-1.6-Q.Y	75	1.6	204	>98	12×1.5×1.8
SZS75-2.5-Q.Y	75	2.5	225	>98	12×1.5×1.8
SZS100-1.25-Q.Y	100	1.25	194	>98	13×1.5×1.8
SZS100-1.6-Q.Y	100	1.6	204	>98	13×1.5×1.8
SZS100-2.5-Q.Y	100	2.5	225	>98	13×1.5×1.8
SZS110-1.25-Q.Y	100	1.25	194	>98	13×1.5×1.8
SZS110-1.6-Q.Y	110	1.6	204	>98	13×1.5×1.8
SZS110-2.5-Q.Y	110	2.5	225	>98	13×1.5×1.8
